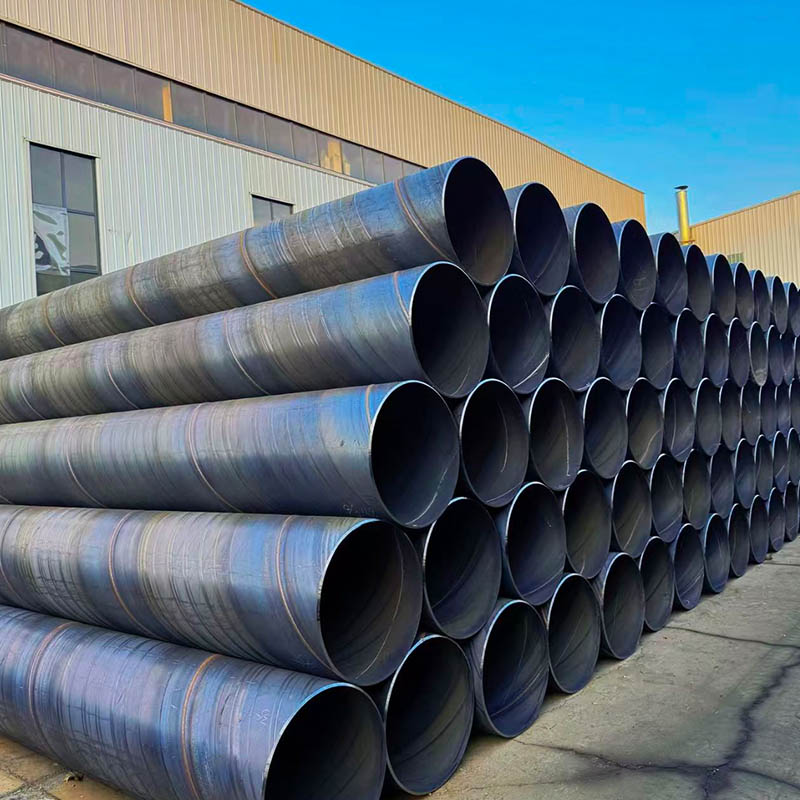

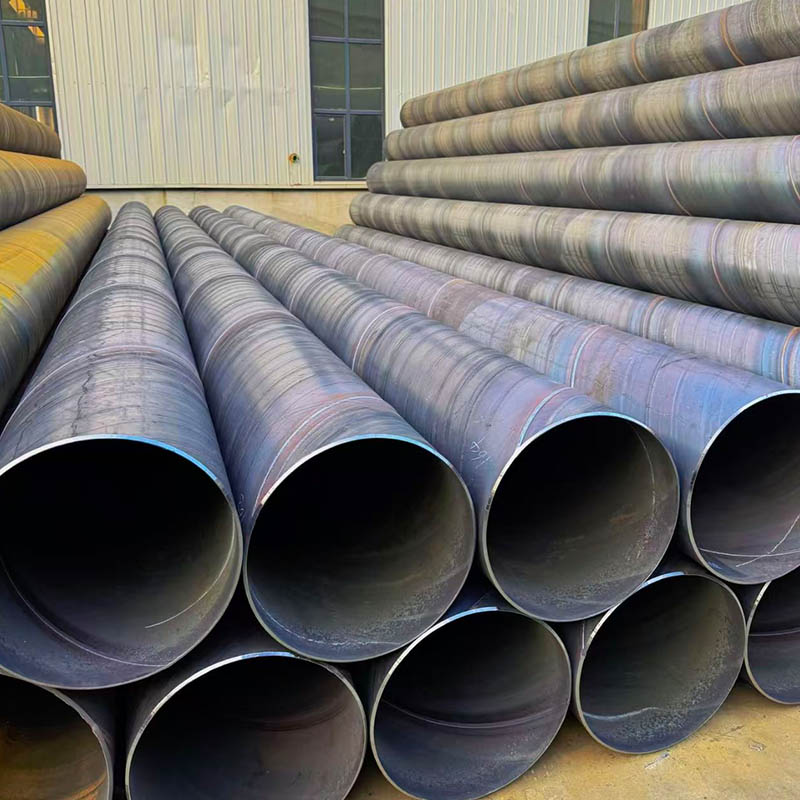

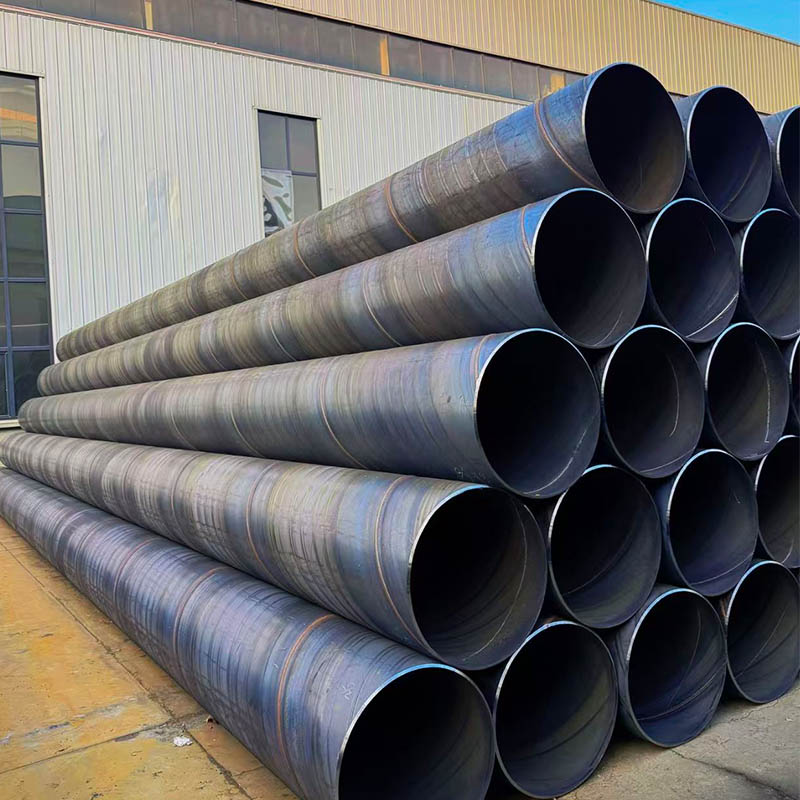

အနက်ရောင် ခရုပတ် ဂဟေဆော်ထားသော သံမဏိပိုက်

ပရော်ဖက်ရှင်နယ် အမျိုးအစား ရှင်းလင်းချက်နှင့် ပြီးပြည့်စုံသော ထုတ်လုပ်မှု လုပ်ငန်းစဉ်

Black spiral welded steel pipe အနက်ရောင် ခရုပတ်ပိုက် သို့မဟုတ် black spiral tube အဖြစ် စက်မှုလုပ်ငန်းတွင် လူသိများသော Black spiral welded steel pipe ကို black spiral double-sided submerged arc welded steel pipe ဟုခေါ်သည်။ ၎င်းသည် အူတိုင်ကုန်ကြမ်းအဖြစ် ပူလှိမ့်သောစတီးအမြှေးပါးမှ သန့်စင်သောပိုက်ထုတ်ကုန်တစ်ခုဖြစ်သည်။ ထုတ်ကုန်သည် သွပ်ရည်စိမ်ခြင်း၊ သံချေးတက်ခြင်း၊ 3PE အကာအကွယ် သို့မဟုတ် အခြား မျက်နှာပြင် ပြုပြင်ခြင်းမရှိဘဲ စက်ရုံမှထွက်ခွာခြင်းမပြုမီ အခြေခံ သံချေးတက်ခြင်း ကုသမှုကို ခံယူသည်။ ပိုက်ကိုယ်ထည်သည် သံမဏိ၏မူလ အနက်ရောင် မီးခိုးရောင် သို့မဟုတ် ညိုမည်းသော အသွင်အပြင်ကို ပြသသည်။ ၎င်း၏ထုတ်လုပ်မှုလုပ်ငန်းစဉ်သည် တစ်လျှောက်လုံး အရည်အသွေးပြည့်ထိန်းချုပ်မှုဖြင့် ရင့်ကျက်သော ခရုပတ်ဂဟေဆက်ထားသောပိုက် စံနည်းပညာကို လိုက်နာသည်- ပထမဦးစွာ၊ ချွတ်စတီးလ်အား ဂဟေ bevel ၏တိကျသောလုပ်ဆောင်မှုဖြင့်၊ ထို့နောက် ပိုက်ကိုယ်ထည်၏ အဝိုင်းပုံသဏ္ဍာန်ကို တင်းကြပ်စွာ ထိန်းချုပ်ကာ လိမ်လည်ဆံထုံးဖြင့် ဖွဲ့စည်းထားသည်။ နောက်ပိုင်းတွင်၊ နှစ်ထပ်မြုပ်နေသော arc ဂဟေနည်းပညာကို အပြည့်အဝနှင့် ခိုင်ခံ့သော ဂဟေဆက်ကြောင်းသေချာစေရန်အတွက် အသုံးပြုပါသည်။ အချောထည်ထုတ်ကုန်များအားလုံးသည် 100% ultrasonic နှင့် X-ray များကို အဖျက်သဘောမဟုတ်သော စမ်းသပ်ခြင်းနှင့် တစ်ဦးချင်း hydrostatic စမ်းသပ်ခြင်းတို့ကို ခံယူသည်။ နောက်ဆုံးတွင်၊ သိုလှောင်မှုမပြုလုပ်မီတွင် အပိုထပ်ဆောင်းတိုက်စားမှုဆန့်ကျင်ရေးအလွှာမပါဘဲ၊ အဆုံးပိုင်းဖြတ်တောက်ခြင်းနှင့် ဖုန်မှုန့်နှင့် သံချေးဖယ်ရှားခြင်းများကိုသာ လုပ်ဆောင်ပါသည်။ လုပ်ငန်းစဉ်စံနှုန်းတစ်ခုလုံးသည် နိုင်ငံတကာစံနှုန်းများနှင့်အညီဖြစ်ပြီး အရင်းအမြစ်မှ ပိုက်ပစ္စည်းများ၏ အခြေခံအရည်အသွေးတည်ငြိမ်မှုကို အာမခံပါသည်။

များစွာသောလက်တွေ့အားသာချက်များ၊ ကွဲပြားခြားနားသောဝယ်ယူရေးလိုအပ်ချက်များကိုလိုက်လျောညီထွေဖြစ်အောင်

အနက်ရောင် ခရုပတ် ဂဟေဆော်ထားသော သံမဏိပိုက်သည် ၎င်း၏ လုပ်ငန်းစဉ်နှင့် ထုတ်ကုန်လက္ခဏာများ ကြောင့်၊ ၎င်းအား အင်ဂျင်နီယာ ၀ယ်လိုအား ဖောက်သည်များမှ အသိအမှတ်ပြုမှု မြင့်မားစေသည့် ထူးထူးခြားခြား အားသာချက်များစွာကို ပိုင်ဆိုင်ထားသည်။ ပထမအချက်က ဈေးနှုန်းသက်သာတယ်။ ပြီးပြည့်စုံသော အကြိုအချောထည် တိုက်စားမှု ဆန့်ကျင်ရေး လုပ်ငန်းစဉ်ကို ချန်လှပ်ထားခြင်းဖြင့် တူညီသော သတ်မှတ်ချက် ထုတ်ကုန်၏ စျေးနှုန်းသည် သမားရိုးကျ သံချေးတက်ခြင်း ဆန့်ကျင်ရေး ခရုပတ်ပိုက်များထက် 8% မှ 15% နိမ့်ကျကာ ၎င်းသည် အင်ဂျင်နီယာပရောဂျက်များတွင် ဝယ်ယူရေး ဘတ်ဂျက်များကို ထိန်းချုပ်ရန်အတွက် အဓိက ရွေးချယ်မှု ဖြစ်လာပါသည်။ ဒုတိယ၊ ၎င်းသည် ဒုတိယလုပ်ဆောင်ခြင်းတွင် မြင့်မားသောပြောင်းလွယ်ပြင်လွယ်ပေးသည်။ ပိုက်မျက်နှာပြင်သည် အကာအကွယ်အလွှာမရှိသဖြင့် ပန်းချီဆွဲခြင်း၊ epoxy coating၊ 3PE သံချေးတက်ခြင်းနှင့် ဆိုဒ်အခြေအနေနှင့် အသုံးပြုမှုလိုအပ်ချက်များနှင့်အညီ စိတ်ကြိုက်ပြုလုပ်ထားသော တိုက်စားမှုဆန့်ကျင်ရေး စိတ်ကြိုက်ပြင်ဆင်ခြင်းစသည့် လုပ်ငန်းစဉ်များကို လွတ်လပ်စွာဆောင်ရွက်နိုင်ရန် ခွင့်ပြုပေးပါသည်။ တတိယ၊ ၎င်းသည်အလွန်ကောင်းမွန်သောစက်မှုဂုဏ်သတ္တိများရှိသည်။ ခရုပတ်ပိုက်များ၏ မွေးရာပါဖွဲ့စည်းပုံသွင်ပြင်လက္ခဏာများကို ဆက်လက်လုပ်ဆောင်ခြင်းဖြင့်၊ ၎င်းသည် အလွန်ကောင်းမွန်သော လက်စွပ်တောင့်တင်းမှု၊ ထုတ်ယူမှုနှင့် ဖောင်ဒေးရှင်းအခြေချခြင်းကို ခိုင်ခံ့စွာခံနိုင်ရည်ရှိပြီး သမားရိုးကျအခြေခံအဆောက်အအုံနှင့် ပိုက်လိုင်းတည်ဆောက်မှု၏ စက်ပိုင်းဆိုင်ရာလိုအပ်ချက်များကို ဖြည့်ဆည်းပေးသည်။ စတုတ္ထ၊ ပြည့်စုံသော သတ်မှတ်ချက်လွှမ်းခြုံမှုကို ပေးဆောင်သည်။ သေးငယ်သော အချင်းမှသည် ကြီးမားသော အချင်းများအထိ အမျိုးမျိုးသော နံရံအထူများအထိ၊ ၎င်းကို အစုလိုက်အပြုံလိုက် ထုတ်လုပ်နိုင်ပြီး မတူညီသော ပရောဂျက်များ၏ ပိုက်ရွေးချယ်မှု လိုအပ်ချက်များ အတွက် တစ်ခုတည်းသော ဖြေရှင်းချက် ပေးစွမ်းနိုင်ပါသည်။

Core Specifications

ပြင်ပအချင်း- φ219mm～φ3620mm (DN200～DN3600)၊ အသေးစား၊ အလတ်စားနှင့် ကြီးမားသော အချင်းများကို ဖုံးအုပ်ထားသည်။

နံရံအထူ- ပါးလွှာသော နံရံများ၊ ပုံမှန် နံရံများနှင့် ထူထဲသော နံရံမျိုးများ အပါအဝင် 5～25mm၊ ပိုထူသောနံရံများကို စိတ်ကြိုက်ပြုလုပ်နိုင်ပါသည်။

အဓိကပစ္စည်းများ- Q235B၊ Q355B၊ L245၊ L360

Standard Length: Standard 6m၊ 9m၊ 12m; စိတ်ကြိုက်အရှည် 6-18m ပံ့ပိုးထားသည်။

ဖိအားအကွာအဝေး- 0.6MPa～6.4MPa၊ အနိမ့်မှ အလတ်စား ဖိအားအသုံးချမှုများအတွက် သင့်လျော်သည်။

စံနှုန်းများ- SY/T 5037၊ GB/T 9711၊ API 5L

ထုတ်လုပ်မှုလုပ်ငန်းစဉ်

လုပ်ငန်းစဉ်သည် ကုန်ချောထုတ်ကုန်အတွက် အလုံးစုံ တိုက်စားမှုဆန့်ကျင်ရေးလုပ်ငန်းစဉ်ကို ချန်လှပ်ထားမှလွဲ၍ သာမန် ခရုပတ်ဂဟေပိုက်များနှင့် အတူတူပင်ဖြစ်သည်-

1. Strip steel uncoiling, leveling, and edge milling; ဂဟေ bevels များလုပ်ဆောင်ခြင်း။

2. ခရုပတ်ကွိုင်နှင့် ဖွဲ့စည်းခြင်း၊ အဝိုင်းပုံနှင့် ဘဲဥပုံများကို ထိန်းချုပ်ခြင်း။

3. နှစ်ဖက်လုံးမြုပ်နေသော arc ဂဟေဆော်ခြင်း အပြည့်အဝ ဂဟေဆက်ကြောင်းသေချာစေခြင်း။

4. 100% ultrasonic နှင့် X-ray အပျက်အဆီးမရှိစမ်းသပ်ခြင်း; ပိုက်တစ်ခုစီတွင် hydrostatic စမ်းသပ်ခြင်း။

5. ပိုက်အဆုံးချောခြင်း၊ ရိုးရှင်းသောဖုန်မှုန့်နှင့်သံချေးဖယ်ရှားခြင်း; အလုံးစုံ သံချေးတက်ခြင်း ဆန့်ကျင်ဘက်အပေါ်ယံပိုင်း မရှိပါ။ အချောထည်ပစ္စည်းများကို သိုလှောင်မှုထဲသို့ တိုက်ရိုက်ထည့်ပါသည်။

ပင်မအပလီကေးရှင်းအခြေအနေများ

1. Pile Foundation/Support Engineering- တံတားများ၊ အဆောက်အဦများ၊ ဖောင်ဒေးရှင်း pit pile foundation casings၊ pipe jacking sleeves (အများစုမှာ ယာယီအစိတ်အပိုင်းများ၊ ရေရှည်ချေးကာကွယ်မှု မလိုအပ်ပါ)။

2. Indoor/Overhead ပိုက်လိုင်းများ- အတွင်းပိုင်း လည်ပတ်နေသော ရေပိုက်များ၊ လေဝင်လေထွက်နှင့် ဖုန်မှုန့်များ ဖယ်ရှားသည့် ပြွန်များ၊ အလုပ်ရုံ လုပ်ငန်းစဉ် ပိုက်လိုင်းများ (ခြောက်သွေ့သော ပတ်ဝန်းကျင်၊ မိုးရွာသွန်းမှု မရှိဘဲ)။

3. Secondary Corrosion Protection Engineering- ဝယ်ယူပြီးနောက် မြှုပ်နှံထားသော ပိုက်လိုင်းများ၊ ရေထိန်းပိုက်လိုင်းများ၊ ရေနံနှင့် သဘာဝဓာတ်ငွေ့ အကိုင်းအခက်လိုင်းများကို ဝယ်ယူပြီးနောက် တစ်နေရာတည်းတွင် သံချေးတက်ခြင်းကို အကာအကွယ်ပေးထားသည်။

4. ယာယီလုပ်ငန်း- ဆောက်လုပ်ရေးလုပ်ငန်းခွင်များတွင် ယာယီရေပေးဝေခြင်းနှင့် ရေနုတ်မြောင်းများ၊ ယာယီကာရံတိုင်များ၊

5. လေးလံသောသံမဏိဖွဲ့စည်းပုံများ- စက်ရုံကော်လံများ၊ စက်ပစ္စည်းခြေရင်းများ၊ ကြီးမားသောပံ့ပိုးမှုများ (ခြောက်သွေ့သောမိုးလုံလေလုံပတ်ဝန်းကျင်တွင်အသုံးပြုရန်အတွက်)။

သံချေးတက်ခြင်း ကာကွယ်ရေး အကြံပြုချက်များနှင့် ဝန်ဆောင်မှုသက်တမ်း

1. မတူညီသောအခြေအနေများအတွက် ကုသမှုဖြေရှင်းချက်

ခြောက်သွေ့သော အိမ်တွင်းပတ်ဝန်းကျင်- နောက်ထပ်ချေးကာကွယ်မှုမလိုအပ်ပါ။ ပုံမှန်သုံးရင် လုံလောက်ပါတယ်။

စိုစွတ်သော အိမ်တွင်းပတ်ဝန်းကျင် / အချိန်တိုအတွင်း ပြင်ပတွင် ထိတွေ့မှု- ရိုးရှင်းသောအကာအကွယ်အတွက် သံချေးတက်ခြင်း + အပေါ်ဖုံးကို လိမ်းပါ။

ကာလရှည် ပြင်ပ ထိတွေ့မှု / သာမန် မြှုပ်နှံထားသော ပိုက်လိုင်း- epoxy coal tar pitch နှင့် IPN8710 ကို သံချေးတက်မှု ဆန့်ကျင်သည့် အပေါ်ယံပိုင်းကို လိမ်းပါ။

စံချိန်စံညွှန်းမြင့် ပိုက်လိုင်း- 3PE သံချေးတက်မှု ဆန့်ကျင်သည့် အလွှာကို ဆိုက်တွင် လိမ်းပါ။

2. ခန့်မှန်းဝန်ဆောင်မှုသက်တမ်း

Bare Pipe (အကာအကွယ်မဲ့) ပြင်ပတွင် ထိတွေ့ခြင်း- 3-6 လအတွင်း သိသိသာသာ သံချေးများပေါ်လာသည်; 1-2 နှစ်အကြာတွင်ဖွဲ့စည်းပုံဆိုင်ရာလုံခြုံရေးထိခိုက်သည်။

သာမန် သံချေးတက်ဆေးကို အိမ်တွင်း၌ ၈-၁၂ နှစ်၊ အပြင်တွင် ၄-၆ နှစ် လိမ်းပါ။

တရားဝင် သံချေးစားမှု ဆန့်ကျင်ရေး ကုသမှု (epoxy/3PE) ပြီးပါက ဝန်ဆောင်မှု သက်တမ်းသည် အချောထည် တိုက်စားမှု ဆန့်ကျင်ရေး ခရုပတ်ပိုက်များနှင့် ညီမျှပြီး 15-30 နှစ်အထိ ဖြစ်သည်။

ရွေးချယ်ရေးလမ်းညွှန်ချက်များ

1. Environmental Priority- လေဟာပြင်၊ မြှုပ်နှံထားသော သို့မဟုတ် စိုစွတ်သော/အဆိပ်သင့်သောပတ်ဝန်းကျင်အတွက်၊ အနက်ရောင်ပိုက်များကို ဖယ်ထားရန် အကြံပြုထားခြင်းမရှိပါ။ Secondary corrosion Protection ကို ကြိုတင်စီစဉ်ထားရပါမယ်။

2. ယာယီ/အမြဲတမ်းခြားနားချက်- ယာယီပုံအုတ်မြစ်များနှင့် ယာယီပိုက်လိုင်းများအတွက် ကုန်ကျစရိတ်လျှော့ချရန်အတွက် အနက်ရောင် ခရုပတ်ပိုက်များကို ဦးစားပေးလုပ်ဆောင်ပါ။ အမြဲတမ်း မြေအောက် ပိုက်လိုင်းများအတွက်၊ ကြိုတင်ပြင်ဆင်ထားသော သံချေးတက်သည့်ပိုက်များကို ဦးစားပေးပါ။

3. လုပ်ဆောင်နိုင်မှု ကိုက်ညီမှု- ပရောဂျက်ဆိုက်တွင် ပရော်ဖက်ရှင်နယ် တိုက်စားမှု တိုက်ဖျက်ရေး စွမ်းရည်များ ရှိပါက၊ အနက်ရောင် ပိုက်များကို ဝယ်ယူပြီး အိမ်တွင်း စီမံဆောင်ရွက်နိုင်ပါသည်။ စက်ရုံတည်ဆောက်မှုစွမ်းရည်များ ချို့တဲ့ပါက၊ ကြိုတင်ပြင်ဆင်ထားသော သံချေးတက်သည့်ပိုက်များကို တိုက်ရိုက်ဝယ်ယူသင့်ပါသည်။

4. ဖိအားနှင့် နံရံအထူ- အလတ်စား-မြင့်မားသောဖိအားနှင့် လေးလံသောဝန်အခြေအနေများအတွက် လိုအပ်ချက်များအရ ပိုထူသောနံရံသတ်မှတ်ချက်များကို ရွေးချယ်ပါ။ ပိုက်ဆံကုန်သက်သာအောင် နံရံအထူကို လျှော့လိုက်ရုံဘဲ။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1: အနက်ရောင် ခရုပတ်ပိုက်များကို မြေအောက် တိုက်ရိုက်မြှုပ်နိုင်ပါသလား။

A- မဟုတ်ပါ။ ပိုက်များကို မြှုပ်နှံခြင်းသည် ၎င်းတို့ကို သံချေးမြန်စေပြီး ပါးလွှာစေကာ ယိုစိမ့်ခြင်းနှင့် ပြိုကျနိုင်ခြေများစေသည်။ ပြီးပြည့်စုံသော သံချေးတက်သည့် အလွှာကို ဦးစွာ လိမ်းရပါမည်။

Q2: အနက်ရောင် ခရုပတ်ပိုက်များနှင့် အနက်ရောင် ဖြောင့်စင်းသောပိုက်များကို မည်သို့ရွေးချယ်ရမည်နည်း။

A- နက်ရှိုင်းသောမြှုပ်နှံမှု၊ ဖိအားနှင့် ရှုပ်ထွေးသောဘူမိဗေဒအခြေအနေများအတွက်၊ ၎င်းတို့သည် အခြေချခြင်းနှင့် ခိုင်ခံ့မှုကို ပိုခံနိုင်သောကြောင့် အနက်ရောင် ခရုပတ်ပိုက်များကို ရွေးချယ်ပါ။ တိုတောင်းသော၊ ဖိအားနည်းသော အိမ်တွင်းပိုက်လိုင်းများအတွက်၊ အနက်ရောင် ဖြောင့်စင်းသောပိုက်များသည် ကုန်ကျစရိတ်သက်သာသောကြောင့် ပိုမိုကောင်းမွန်သောရွေးချယ်မှုဖြစ်သည်။

Q3: ၎င်းတို့ကို ဖန်လုံအိမ်ဘောင်များအတွက် အသုံးပြုနိုင်မည်လား။

A: မထောက်ခံပါ။ ဗလာပိုက်များသည် သံချေးတက်တတ်ပြီး ကြီးမားသောအချင်းနှင့် အလေးချိန်ရှိသည်။ ဖန်လုံအိမ်များအတွက် Hot-dip galvanized round/elliptical ပိုက်များကို ဦးစားပေးပါသည်။

Q4: တပ်ဆင်ပြီးနောက် အနက်ရောင်ပိုက်များကို မည်မျှ ကောင်းမွန်စွာ ဆေးသုတ်နိုင်သနည်း။

A- ကျော်ကြားသော ထုတ်လုပ်သူများထံမှ ပိုက်များသည် သန့်ရှင်းသော မျက်နှာပြင်များ ရှိပြီး သံချေးတက်ခြင်းကို ဖယ်ရှားပြီးနောက် သုတ်လိမ်းခြင်း သည် အင်ဂျင်နီယာ ပရောဂျက်များတွင် အသုံးပြုလေ့ရှိသော ဒုတိယမြောက် သံချေးတက်ခြင်း ဆန့်ကျင်ရေး နည်းလမ်းတစ်ခုဖြစ်သည့် သုတ်ဆေး၏ ကပ်တွယ်မှု ကောင်းမွန်ပါသည်။
